Позволяет выполнять представление и анализ данных при проектировании вычислительных сетей на графическом языке с описанием конфигураций, очередей, сетевых компонентов, требований к надежности и т.п.

Описание стандартов IDEF0 - IDEF5, IDEF9 можно найти на сайтах http://www.idef.ru, http://www.idef.com или в интернет-библиотеке Верникова http://www.vpg.ru/main.mhtml?PubID=6

Стандарты IDEF0- IDEF1X описывают приемы изображения компонентов ИС, связей между ними и построения модели данных ИС.

В стандарте IDEF0 функциональный блок графически изображается в виде прямоугольника (см. рис. 1.6) и олицетворяет собой некоторую конкретную функцию в рамках рассматриваемой системы. По требованиям стандарта, название каждого функционального блока должно быть сформулировано в виде глагола в побудительном наклонении ("выполнять операцию", а не "выполнение операции"). Каждая из четырех сторон функционального блока имеет свое определенное значение (роль), при этом:

  • верхняя сторона имеет значение "Управление" (Control);
  • левая сторона имеет значение "Вход" (Input);
  • правая сторона имеет значение "Выход" (Output);
  • нижняя сторона имеет значение "Механизм" (Mechanism).

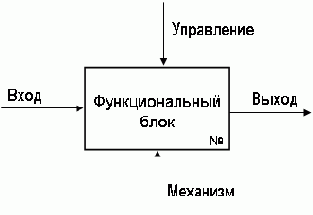

Функциональный блок по стандарту IDEF0

Рис. 1.6.  Функциональный блок по стандарту IDEF0

Принципы изображения функциональных моделей стандарта IDEF0 используют инструментальные средства моделирования (CASE-средства - Computer-Aided Software System Engineering), такие как BPwin фирмы Computer Associates и др.

В стандарте IDEF1 сущности и связи концептуальной модели изображаются, как показано на рис. 1.7.

Изображение сущностей и связей концептуальной модели по IDEF1

Рис. 1.7.  Изображение сущностей и связей концептуальной модели по IDEF1

Метод IDEF1, являясь методом анализа, описывает:

  • как информация собирается, хранится и обрабатывается на предприятии;
  • правила и логику управления информацией;
  • проблемы, возникающие из недостатка хорошего информационного управления.

Другие методологии, используемые при моделировании сложных систем:
